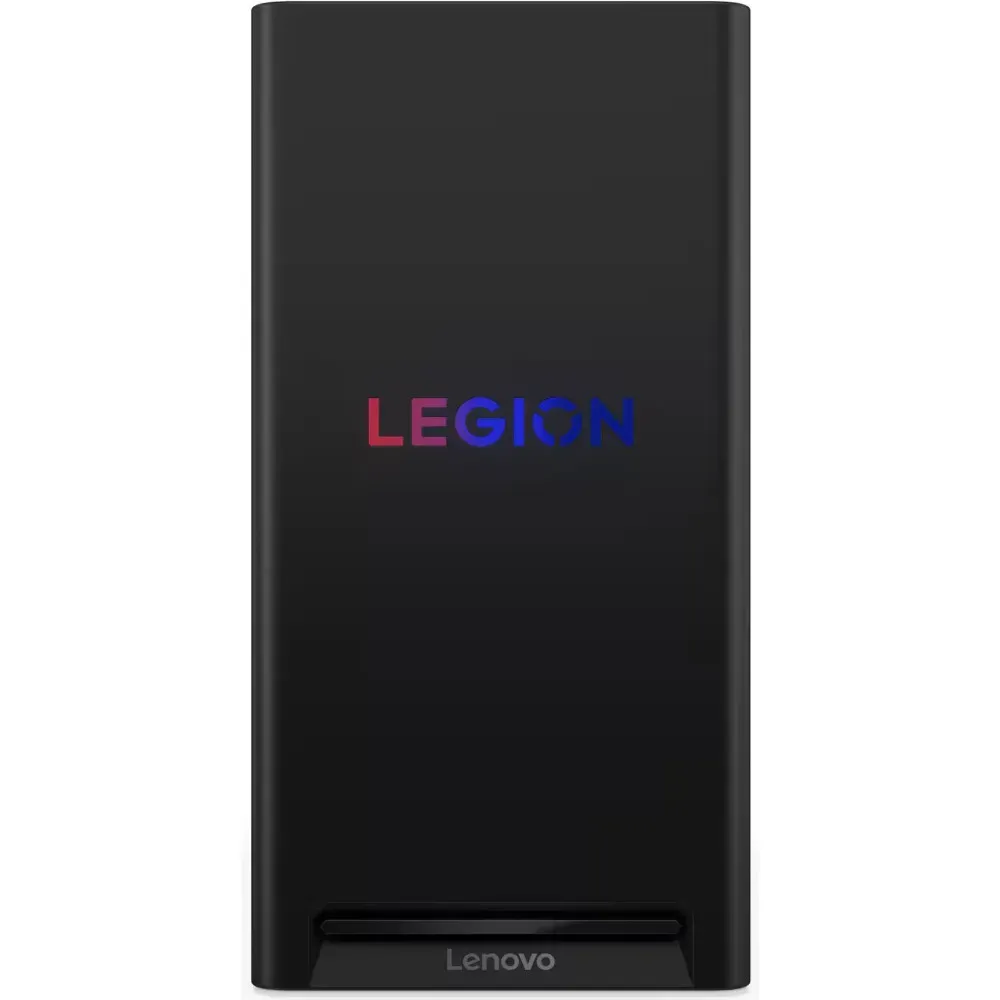

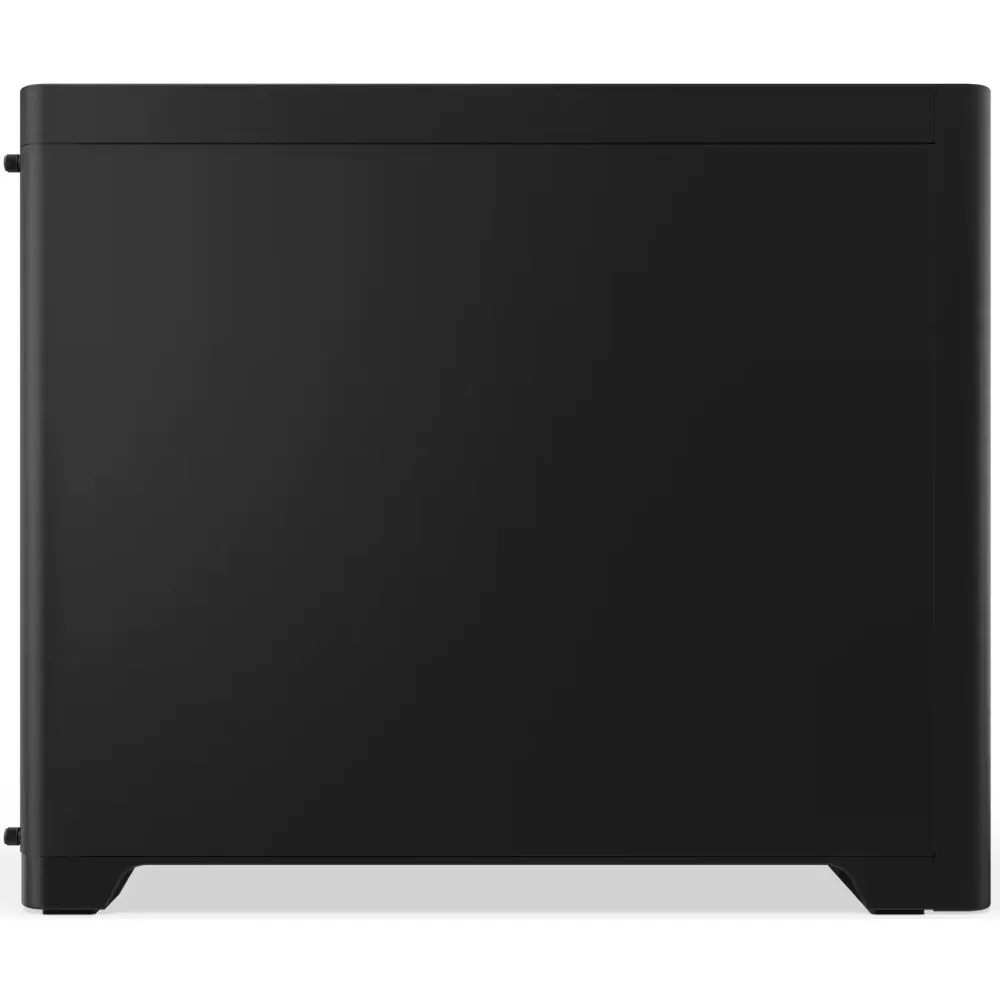

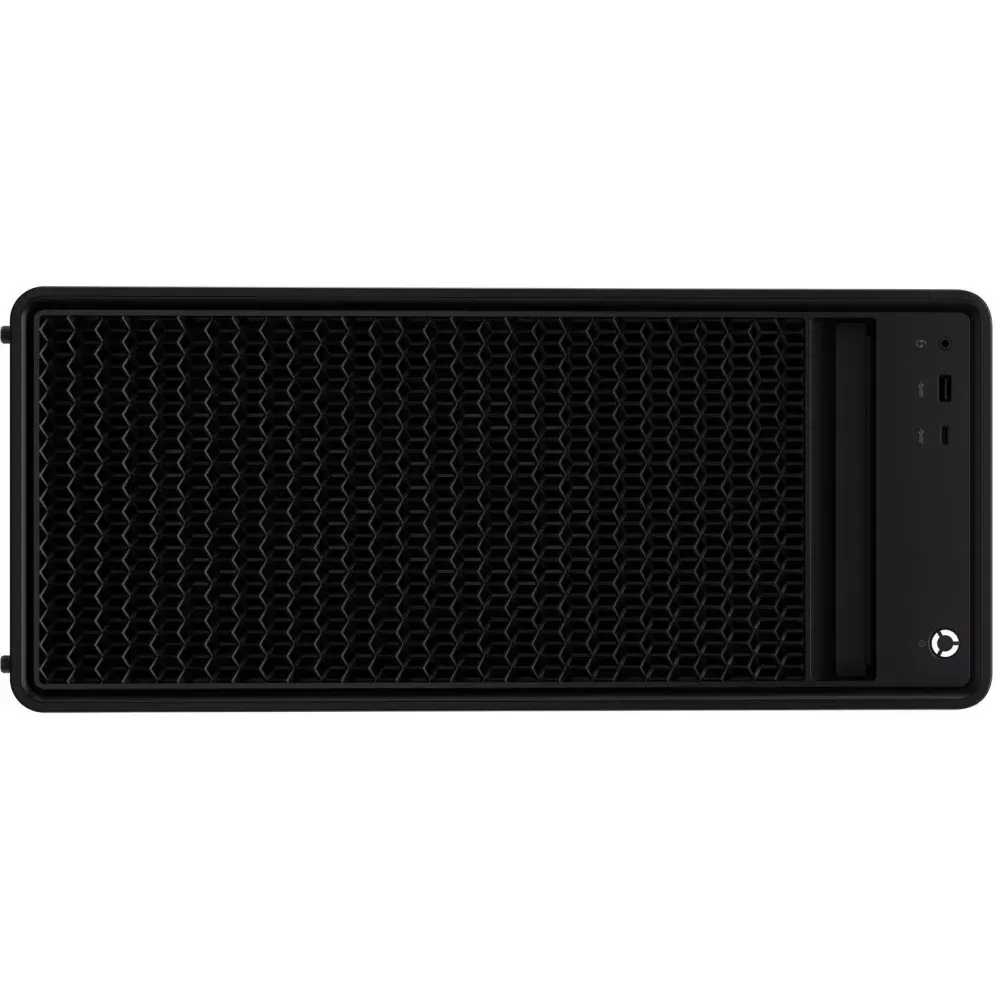

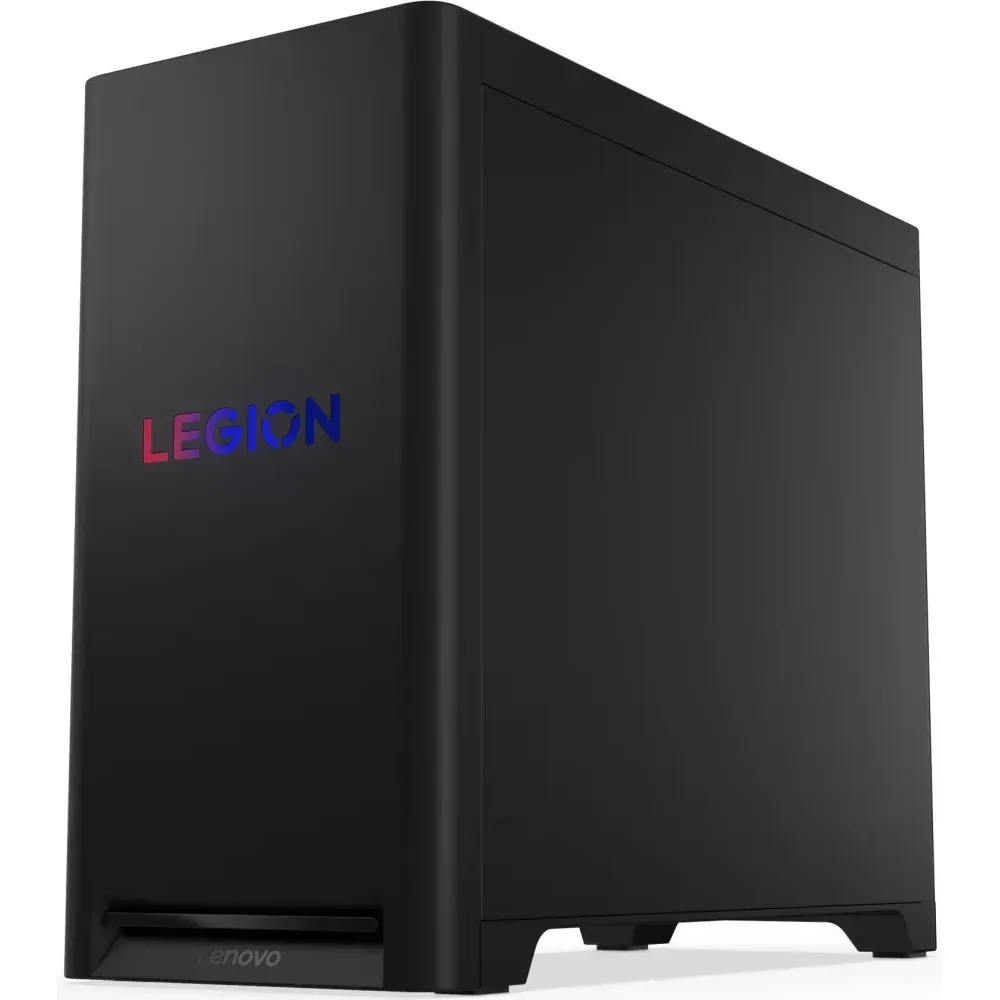

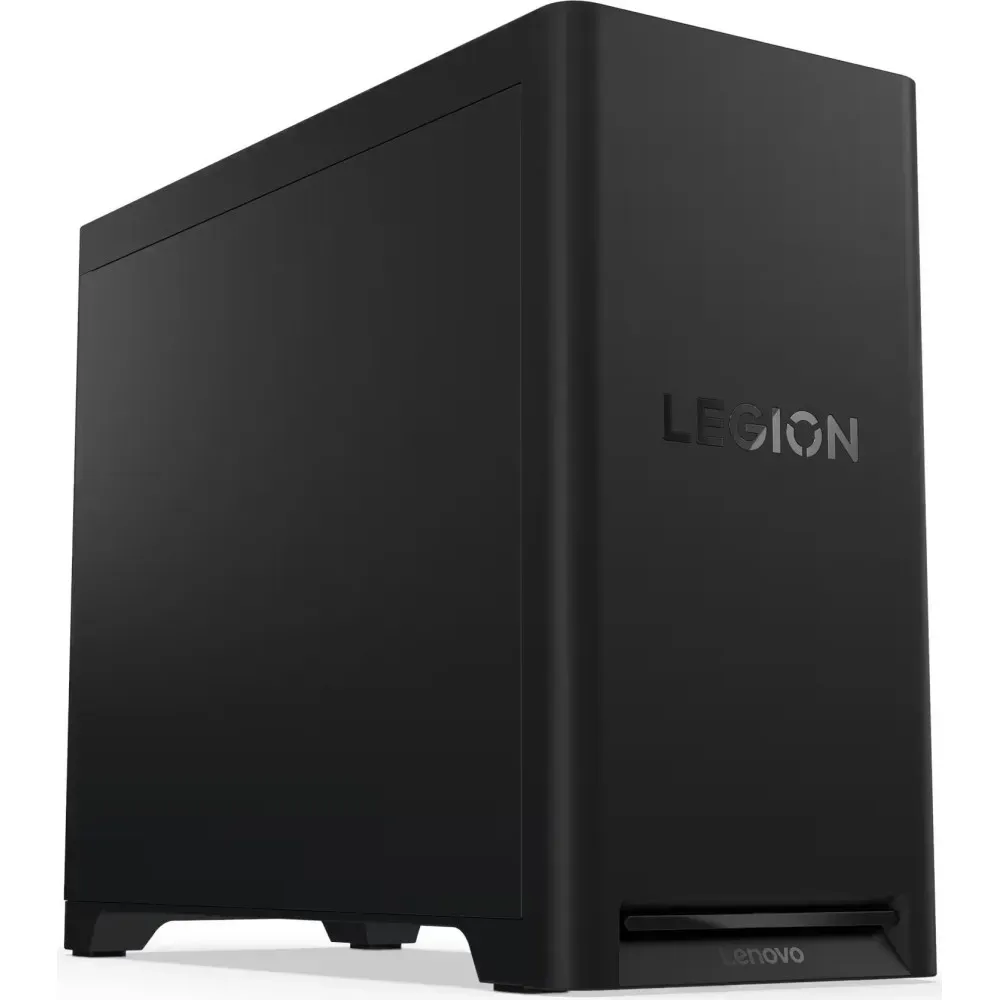

Najważniejsze cechy komputera Lenovo Legion T5 30IAX10 90YER432NPL
Model Lenovo Legion T5 30IAX10 90YER432NPL należy do cieszącej się dużą popularnością wśród użytkowników biznesowych serii komputerów Legion T5 30IAX10 produkowanych przez firmę Lenovo. W modelu zastosowano 24-rdzeniowy procesor Core Ultra 9 275HX z rodziny procesorów Intel Core Ultra 9. Wynik procesora w aplikacji PassMark to 56077 punktów. Jednostka centralna jest taktowana zegarem 5,4 GHz. Pamięć podręczna ma pojemność 36 MB. Za generowanie obrazu odpowiada zintegrowany układ graficzny Intel Graphics - wynik układu w aplikacji PassMark to 5491 punktów. W modelu 90YER432NPL producent zainstalował 32 GB pamięci operacyjnej (w układzie 2 x 16 GB). Maksymalna ilość pamięci wynosi 64 GB. Producent zainstalował pamięć typu DDR5 z częstotliwością taktowania równą 5600 MHz. Z myślą o profesjonalnych użytkownikach komputer wyposażono w dedykowaną kartę graficzną NVIDIA GeForce RTX 5060Ti - układ uzyskał wynik 22667 punktów w aplikacji PassMark. Dedykowany układ graficzny dysponuje 8 GB GDDR7 pamięci video. Model wyposażono w dysk SSD (PCIe 4.0x4) o pojemności 2 TB. Konfiguracja obejmuje dodatkowo drugi dysk SSD o pojemności 4 TB. Model zawiera następujące gniazda rozszerzeń: 1x PCIe 5.0 x16, 4x M.2 (1x na WLAN, 3x na dysk SSD) oraz 1x PCIe 3.0 x4. Waga modelu wynosi 15 kg. Produkt jest dostępny w obudowie koloru czarnego typu Tower. W modelu zainstalowano moduły komunikacji bezprzewodowej Wi-Fi i Bluetooth (5.4). Użytkownik ma do dyspozycji następujące porty: port słuchawkowe (na górze), Gniazda wideo zależne od karty graficznej, dwa porty USB-A 3.2 Gen 1, trzy porty Audio, cztery porty USB-A 2.0, port RJ-45, port USB-C 3.2 Gen 1 (na górze), port DisplayPort 1.4, port USB-C 3.2 Gen 2x2 oraz port USB-A 3.2 Gen 1 (na górze). Producent komputera zadbał o zgodność urządzenia z certyfikatami RoHS compliant oraz ErP Lot 3. Producent komputera udziela na swój produkt dwuletniej gwarancji typu Carry-in - gwarancja tego typu obejmuje naprawę urządzenia w serwisie zewnętrznym. Podzespoły instalowane w konfiguracji zmodyfikowanej przez naszych techników są objęte gwarancją sklepu 3 lata Carry-in.
Procesor Intel Core Ultra 9 275HX
Intel Core Ultra 9 275HX to flagowy procesor mobilny z segmentu high-end, który został zaprojektowany z myślą o najpotężniejszych laptopach gamingowych i profesjonalnych mobilnych stacjach roboczych. Jednostka ta, oparta na nowoczesnej architekturze Arrow Lake, dysponuje imponującą konfiguracją 24 rdzeni. W jej skład wchodzi 8 rdzeni o najwyższej wydajności (P-cores), osiągających taktowanie do 5,4 GHz, oraz 16 rdzeni energooszczędnych (E-cores), które pracują z częstotliwością do 4,6 GHz. Procesor posiada niezwykle rozbudowaną strukturę pamięci podręcznej, oferując 40 MB cache L2 oraz 36 MB cache L3, co przy bazowym współczynniku TDP na poziomie 55 W zapewnia doskonały balans między mocą a kulturą pracy.
Wewnątrz układu SoC zintegrowano dedykowany akcelerator sztucznej inteligencji o nazwie AI Boost (NPU), który generuje moc obliczeniową rzędu 13 TOPS. Jednostka ta wspiera nowoczesne funkcje oparte na AI, a opcjonalna obsługa standardu vPro Essentials sprawia, że procesor świetnie odnajduje się w środowiskach biznesowych.
*Technologia Intel vPro jest zależna od innych komponentów i może być niedostępna w urządzeniu.
Zaawansowany kontroler pamięci pozwala na instalację nawet 192 GB pamięci DDR5-6400 w układzie dwukanałowym, oferując przy tym opcjonalne wsparcie dla korekcji błędów ECC. Uzupełnieniem całości jest zintegrowany układ graficzny Intel Graphics z czterema rdzeniami Xe, pracujący w szerokim zakresie częstotliwości od 300 do 1900 MHz.
Pod względem surowej mocy obliczeniowej, model Ultra 9 275HX plasuje się tuż za absolutnie topowym modelem 285HX, ustępując mu jedynie o 100 MHz w trybie boost dla rdzeni wydajnościowych. Choć z racji ograniczeń energetycznych laptopów pozostaje on poniżej desktopowego odpowiednika (Core Ultra 9 285K o TDP 125 W), to dzięki znaczącej poprawie współczynnika IPC jego wydajność dorównuje legendarnemu modelowi Core i9-14900HX. Taki poziom osiągów kwalifikuje ten procesor do najbardziej obciążających zadań, takich jak profesjonalny montaż wideo w 8K, zaawansowany rendering 3D czy bezkompromisowa rozgrywka w najnowszych produkcjach AAA.
Konstrukcja układów Arrow Lake-HX rewolucjonizuje podejście do budowy procesorów mobilnych dzięki zastosowaniu zaawansowanej struktury chipletowej, wzorowanej na rozwiązaniach desktopowych. Poszczególne elementy procesora są wytwarzane w wyspecjalizowanych procesach technologicznych przez firmę TSMC. Wszystkie komponenty są integrowane na krzemowej płytce bazowej (wykonanej przez Intela w t
Karta graficzna NVIDIA GeForce RTX 5060 Ti
Karta graficzna NVIDIA GeForce RTX 5060 Ti zadebiutowała 16 kwietnia 2025 roku jako zaawansowana propozycja z segmentu wydajnościowego, oparta na architekturze nowej generacji. Urządzenie to wykorzystuje procesor graficzny GB206 w wariancie GB206-300-A1, który został wyprodukowany w nowoczesnym procesie technologicznym 5 nm. Dzięki pełnej zgodności ze standardem DirectX 12 Ultimate karta zapewnia bezproblemowe działanie wszystkich nowoczesnych gier wideo oraz gwarantuje obsługę technologii przyszłości, takich jak sprzętowy ray tracing czy variable-rate shading. Układ graficzny GB206 charakteryzuje się powierzchnią rdzenia wynoszącą 181 mm2, na której rozmieszczono imponującą liczbę 21 900 milionów tranzystorów.
W swojej pełnej konfiguracji model ten oferuje użytkownikom 4608 jednostek cieniujących, 144 jednostki mapowania tekstur oraz 48 potoków renderujących. Architektura ta została wzbogacona o 144 rdzenie Tensor, które znacząco podnoszą efektywność obliczeń w aplikacjach wykorzystujących uczenie maszynowe, a także o 36 rdzeni dedykowanych akceleracji śledzenia promieni. Jednym z kluczowych atutów karty jest zastosowanie 8 GB lub 16 GB nowoczesnej pamięci GDDR7, która komunikuje się z procesorem za pośrednictwem 128-bitowego interfejsu. Procesor graficzny pracuje z wysoką częstotliwością bazową wynoszącą 2407 MHz, która w trybie Boost może wzrosnąć do 2572 MHz, natomiast pamięć operuje przy częstotliwości 1750 MHz, co przekłada się na efektywną szybkość rzędu 28 Gbps.
Pod względem fizycznym NVIDIA GeForce RTX 5060 Ti jest konstrukcją dwuslotową, która pobiera energię z jednego standardowego 8-pinowego złącza zasilania. Maksymalny pobór mocy tego układu został oszacowany na 180 W, co stanowi rozsądny kompromis między oferowaną wydajnością a wymaganiami energetycznymi. Karta została wyposażona w nowoczesny zestaw wyjść obrazu, obejmujący jedno złącze HDMI 2.1b oraz trzy porty DisplayPort 2.1b, co pozwala na pełne wykorzystanie możliwości najnowszych monitorów. Komunikacja z resztą systemu odbywa się za pośrednictwem najnowszego interfejsu PCI-Express 5.0 x8, co zapewnia optymalną przepustowość danych w nowoczesnych konfiguracjach komputerowych.
Gwarancja Carry-in (Door-to-Door / Serwis zewnętrzny)
Gwarancja typu Carry-in (często realizowana w wygodnym systemie Door-to-Door) to podstawowa, ale solidna forma ochrony Twojego sprzętu. W przypadku wystąpienia usterki, Twoim zadaniem jest jedynie zgłoszenie problemu do serwisu i przygotowanie urządzenia do transportu. Klient sam organizuje i opłaca kuriera i dostarcza go do autoryzowanego centrum serwisowego. To sprawdzone rozwiązanie, które nie wymaga od Ciebie samodzielnego szukania punktów naprawczych ani ponoszenia kosztów wysyłki.
Technologia NVMe
Technologia NVMe (Non-Volatile Memory Express) to nowoczesny protokół komunikacyjny zaprojektowany specjalnie dla dysków SSD, który radykalnie zwiększa szybkość przesyłania danych. W przeciwieństwie do starszego standardu SATA, NVMe wykorzystuje szybką magistralę PCI Express (PCIe), co pozwala na bezpośrednią i wielokanałową komunikację z procesorem.
Dzięki ogromnej przepustowości i minimalnym opóźnieniom, technologia ta umożliwia błyskawiczne ładowanie systemu operacyjnego, skrócenie czasu renderowania wideo oraz płynną pracę w najbardziej wymagających grach i aplikacjach profesjonalnych. W praktyce dyski NVMe mogą być nawet kilkanaście razy szybsze od tradycyjnych nośników półprzewodnikowych starszej generacji, co czyni je obecnym standardem w wydajnych komputerach i serwerach.
Układ Neural Processing Unit
90YER432NPL wyposażono w procesor z układem NPU. NPU, czyli Neural Processing Unit, to wyspecjalizowany akcelerator sprzętowy zaprojektowany od podstaw w celu efektywnego wykonywania obliczeń związanych z sieciami neuronowymi oraz algorytmami sztucznej inteligencji. W przeciwieństwie do tradycyjnych procesorów centralnych, które są zoptymalizowane pod kątem zadań ogólnych, NPU koncentruje się na masowo równoległym przetwarzaniu operacji matematycznych na macierzach i wektorach.
Architektura ta pozwala na znaczne odciążenie jednostek CPU i GPU, przejmując od nich zadania takie jak rozpoznawanie obrazów, przetwarzanie języka naturalnego czy zaawansowana edycja wideo w czasie rzeczywistym. Dzięki wysokiej specjalizacji układy te charakteryzują się wyjątkową efektywnością energetyczną, co jest kluczowe w urządzeniach mobilnych i laptopach, gdzie liczy się każdy wat zużytej energii przy zachowaniu płynności działania funkcji AI.
Współczesne jednostki NPU są integrowane bezpośrednio w strukturę procesorów wielordzeniowych, tworząc z nimi spójny ekosystem zdolny do błyskawicznej analizy danych bez konieczności przesyłania ich do chmury obliczeniowej. Rozwiązanie to nie tylko zwiększa szybkość reakcji aplikacji, ale również podnosi poziom prywatności użytkownika, ponieważ większość operacji związanych z uczeniem maszynowym odbywa się lokalnie na danym urządzeniu.
Wykorzystanie NPU przekłada się na realne korzyści w codziennym użytkowaniu, takie jak inteligentne zarządzanie energią, poprawa jakości rozmów wideo poprzez automatyczne usuwanie szumów czy przyspieszenie pracy w profesjonalnych programach graficznych. Technologia ta staje się obecnie standardem w nowoczesnych komputerach osobistych, definiując nową kategorię sprzętu zdolnego do natywnej obsługi zaawansowanych modeli językowych i asystentów cyfrowych bezpośrednio z poziomu systemu operacyjnego.
Certyfikat RoHS
RoHS, czyli unijna dyrektywa ograniczająca stosowanie substancji niebezpiecznych, to kluczowy akt prawny wymuszający na producentach elektroniki eliminację toksycznych składników z procesu wytwarzania sprzętu. Norma ta surowo limituje dopuszczalne stężenie takich pierwiastków jak ołów, rtęć, kadm czy sześciowartościowy chrom, które po wyrzuceniu urządzenia na śmietnik mogłyby trwale skazić glebę oraz wody gruntowe. Dzięki rygorystycznym kontrolom na każdym etapie łańcucha dostaw, certyfikat ten gwarantuje, że laptopy, smartfony czy komponenty komputerowe są znacznie bezpieczniejsze dla użytkowników oraz pracowników zakładów recyklingowych. Obecność oznaczenia zgodności z dyrektywą na urządzeniu serii Lenovo Legion T5 30IAX10 jest dla świadomego konsumenta jasnym sygnałem, że zakupiony sprzęt został wykonany z poszanowaniem zdrowia publicznego i rygorystycznych norm ochrony biosfery.
Wi-Fi 7
Wi-Fi 7, znany również pod technicznym oznaczeniem 802.11be, stanowi najnowszą rewolucję w łączności bezprzewodowej, która wprowadza termin Extremely High Throughput w celu opisania niespotykanej dotąd przepustowości. Ten standard buduje swoje fundamenty na rozwiązaniach znanych z Wi-Fi 6E, jednak drastycznie zwiększa szerokość kanału do 320 MHz, co pozwala na przesyłanie dwukrotnie większej ilości danych w tym samym czasie.
Najbardziej przełomową funkcją Wi-Fi 7 jest technologia Multi-Link Operation, która umożliwia urządzeniom jednoczesne wysyłanie i odbieranie danych przez różne pasma i kanały. W starszych standardach sprzęt musiał wybierać między pasmami 2,4 GHz, 5 GHz lub 6 GHz, natomiast teraz może korzystać z nich wszystkich naraz, co radykalnie zmniejsza opóźnienia i niemal eliminuje ryzyko zerwania połączenia w gęstym środowisku sieciowym. Kolejnym kluczowym usprawnieniem jest wprowadzenie modulacji 4096-QAM, która upakowuje informacje o 20% gęściej niż w poprzedniej generacji, przekładając się na teoretyczną prędkość przesyłu przekraczającą 40 Gb/s.
Standard ten wprowadza również inteligentne rozwiązanie o nazwie Puncturing, które pozwala na efektywne wykorzystanie szerokich kanałów nawet w sytuacji, gdy ich część jest zakłócana przez inne systemy. Zamiast blokować cały kanał z powodu drobnych interferencji, Wi-Fi 7 po prostu wycina zakłócony fragment i przesyła dane pozostałą, czystą częścią pasma. Dzięki tym wszystkim innowacjom nowa generacja sieci bezprzewodowych staje się realną alternatywą dla kabli ethernetowych, oferując stabilność i wydajność niezbędną do strumieniowania wideo w jakości 8K oraz profesjonalnej pracy w chmurze bez żadnych przestojów.
Wi-Fi 7 to technologia przyszłości, która całkowicie zmienia zasady gry w domowej rozrywce i pracy zdalnej, choć wymaga zakupu zupełnie nowej klasy urządzeń. Mogę sprawdzić, czy na rynku są już dostępne smartfony lub laptopy, które pozwolą Ci wykorzystać ten standard w praktyce.
TPM
Zastosowanie standardu TPM w urządzeniach serii Lenovo Legion T5 30IAX10 znacząco podnosi poziom ochrony użytkowników pracujących w terenie czy w podróży służbowej. Dzięki ścisłej integracji modułu z systemem Windows Hello, proces autoryzacji za pomocą odcisku palca lub skanowania twarzy odbywa się wewnątrz bezpiecznego układu, co uniemożliwia przejęcie danych biometrycznych przez złośliwe oprogramowanie. W praktyce oznacza to, że nawet w przypadku kradzieży lub zgubienia laptopa, osoba niepowołana nie jest w stanie odczytać zawartości dysku ani obejść ekranu blokady. Fizyczne zabezpieczenie kluczy w module TPM sprawia, że próba przełożenia dysku do innego komputera kończy się niepowodzeniem, pozostawiając dane trwale zaszyfrowanymi.
